Ochrana proti ostrým hranám

Ochranné rohy slouží jak k ochraně vázacích prostředků, tak i břemene na ostré hraně. Zvyšují zásadním způsobem bezpečnost práce při současném zvýšení životnosti vázacího prostředku.

Ochrany jsou vyrobeny z vysoce houževnatého plastu - polyuretanu a jsou vyztuženy kovovou armaturou. Ochranné rohy slouží k ochraně jak vázacích prostředků (řetězy, ocelová lana, textilní pásy) tak i břemene na ostré straně, se kterým manipulujeme. Co to je ostrá hrana? Ostrou hranou se rozumí, je-li hrana na radiusu u břemene menší než je průměr ocelového lana, tloušťka textilních pásů nebo jmenovitá tloušťka článku řetězu. Vyznačují se velmi nízkou hmotností a také možností upevnění pomocí magnetů.

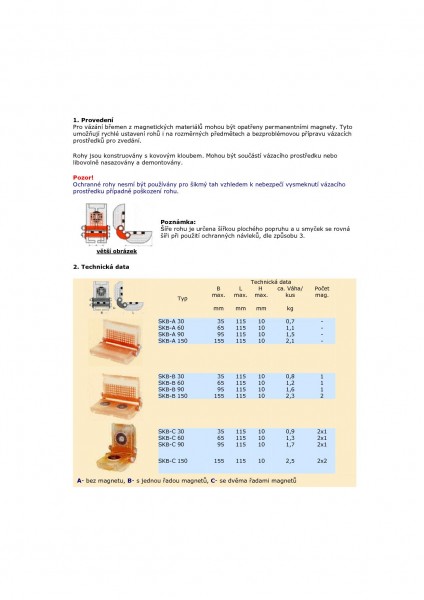

TYP SK-B-provedení Clip

Tento typ je určen pro textilní pásy. Může být v provedení s magnety nebo bez magnetů, přičemž obě části jsou spojeny ocelovým kloubem, který umožňuje uchycení pro různé úhly. K dispozici jsou tři typy:
- typ A bez magnetů
- typ B magnet pouze na jednom rameni
- typ C magnet na obou ramenech

Model B - max.
[mm]

L - max.

[mm]

H - max.

[mm]

cs. Váha/kus

[kg]

Počet magnetů
SKB-A-30 35 115 10 0,7 -
SKB-A-60 65 115 10 1,1 -
SKB-A-90 95 115 10 1,5 -
SKB-A-150 155 115 10 2,1 -
SKB-B-30 35 115 10 0,8 1
SKB-B-60 65 115 10 1,2 1
SKB-B-90 95 115 10 1,6 1
SKB-B-150 155 115 10 2,3 2
SKB-C-30 35 115 10 0,9 2x1
SKB-C-60 65 115 10 1,3 2x1
SKB-C-90 95 115 10 1,7 2x1
SKB-C-150 155 115 10 2,5 2x2

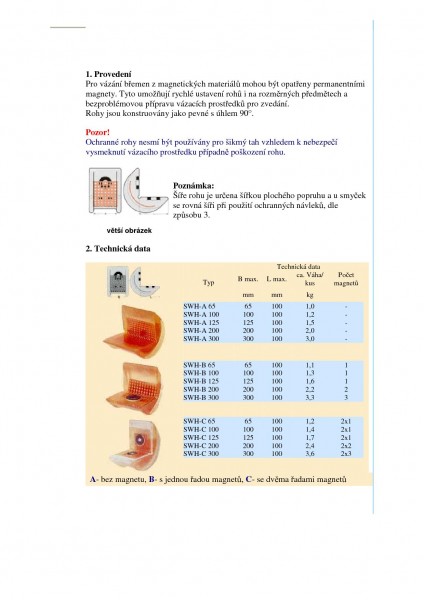

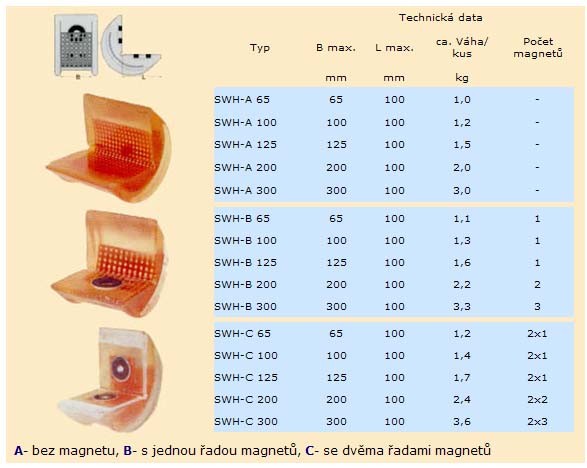

TYP SW-H

Tento typ je určen pro textilní pásy pouze pro pravoúhlá břemena. Může být v provedení s magnety nebo bez magnetů. Vyznačují se nízkou hmotností, přičemž maximální šířka může být do 300mm. K dispozici jsou tři typy:
- typ A bez magnetů
- typ B magnet pouze na jednom rameni
- typ C magnet na obou ramenech

Model B - max.
[mm]

L - max.

[mm]

cs. Váha/kus

[kg]

Počet magnetů
SWH-A-65 65 100 1,0 -
SWH-A-100 100 100 1,2 -
SWH-A-125 125 100 1,5 -
SWH-A-200 200 100 2,0 -
SWH-A-300 300 100 3,0 -
SWH-B-65 65 100 1,1 1
SWH-B-100 100 100 1,3 1
SWH-B-125 125 100 1,6 1
SWH-B-200 200 100 2,2 2
SWH-B-300 300 100 3,3 3
SWH-C-65 65 100 1,2 2x1
SWH-C-100 100 100 1,4 2x1
SWH-C-125 125 100 1,7 2x1
SWH-C-200 200 100 2,4 2x2
SWH-C-300 300 100 3,6 2x3

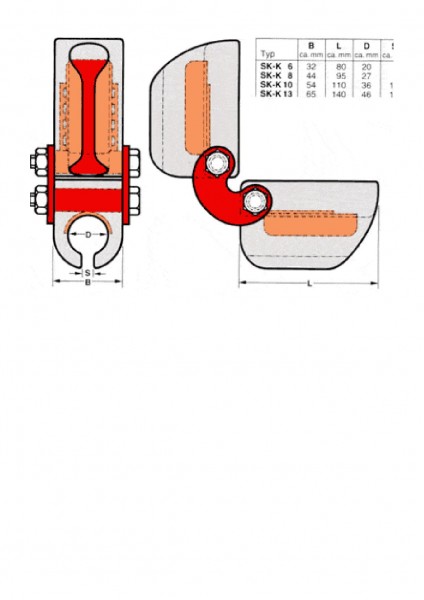

TYP SK-K-provedení Clip

Tento typ je určen pro řetězy a ocelová lana. Obě části jsou spojeny ocelovým kloubem. Vyznačují se nízkou hmotností. Tento typ je bez magnetů.

Model Průměr řetězu

B

[mm]

L

[mm]

SKK-6 6 32 80
SKK-8 8 44 95
SKK-10 10 54 110
SKK-13 13 65 140
SKK-16 16 80 160
SKK-20 20 90 180
SKK-22 22 100 200
SKK-32 32 130 260
