NOSIČ TRUB ZÁVĚSNÝ

NTZ - nosi trub zvsn - uvod

Typ: NTZ Q/nz

Nosič trub závěsný - NTHZ Q/nz je určen pro manipulaci s těžkými rourami, zavěšenými násobnými textilními úvazky, které jsou opásány kolem roury v horizontální poloze o max. hmotnosti Q při počtu úvazků „nz“. Nosič je opatřen „n“ dvojicemi háků, do nichž se svými oky upevňují textilní úvazky.

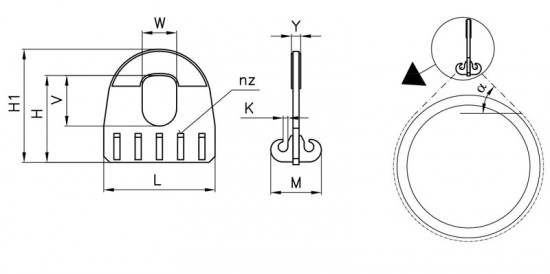

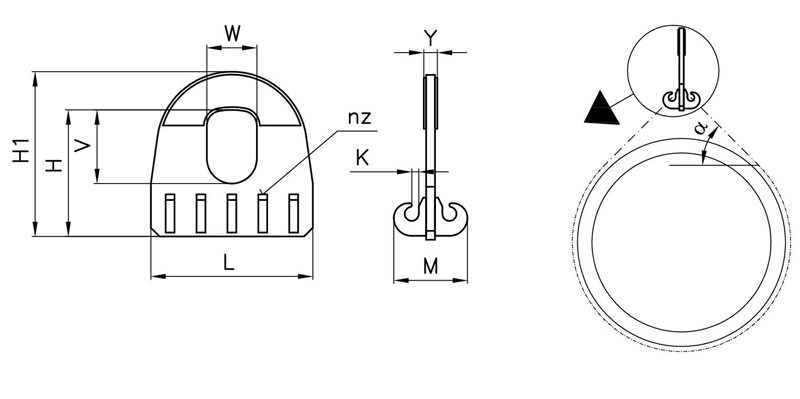

Kod

Q

[t]

"nz"

[ks]

alfa

[deg]

W

[mm]

V

[deg]

Y

[mm]

K

[mm]

M

[mm]

L

[mm]

H

[mm]

H1

[mm]

G

[kg]

Typ

[NTHZ]

416M02.01 30 5 45 170 250 46 24 250 550 430 560 90 30/5
